あくまでも間に合わせで付けたのですがそのまま長い間使っています。
このスイッチの目的はアウトプットのトランスを交換できるようにな
っていますがレンタルスタジオなのでいくら良い結果が出てもオリジナル
の状態にすぐ復元できないと営業にさしさわりがあります。

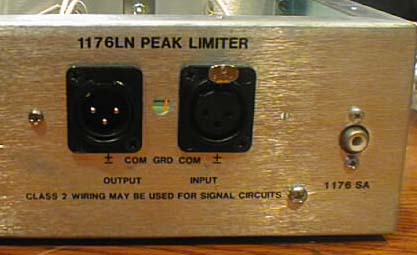

そもそも、1176の裏パネルのケーブル用端子をＸＬＲに交換したときこれに
マリンエアをつけたらどんな音になるかと思ってアウトプットトランスを
追加したものです。
トランスを取り付ける段階で1176のアウト回路があまりパワーがなさそうなのと金属加工が
面倒なので手持ちのトランスを適当に追加しただけですが結果がよくそのままになっています。
3回路のＳＷを使って上記のような回路図になっています。
3回路のスイッチは勿論微小電流用のものでトランスはＡＰＩ関連の基板からはずした物がついています。
1176は大きな信号を送るとＶＵメーターが暗くなりますので電源の容量が少し足らないような気がします。
いずれは電源部のグレードアップを図りたいと思っています。
音に関して
このトランスを使うと音がまろやかになり良い声の時ほどこのトランスを使いたくなります。
歌だけに限らずナレーションの録音の時でももっぱら使っています。
これを使ったあるエンジニアに言わせるとあと一個くらいトランスを追加して切り替えが
出来るようにして欲しいとの事です。
