NEVE 33314aのトランス交換

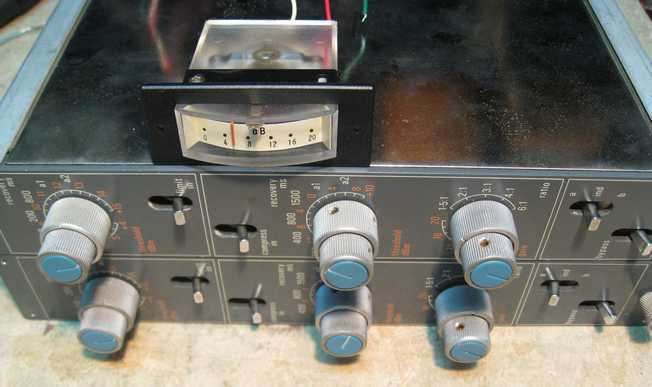

オークションで購入してからそのままになっていたコンプを使うにあたって折角なのでトランスを交換

することにしました。皆が「良いですねー《という手持ちの33609と同じ性能になる訳です。


33609も33314aも内部は同じBA475(EW10475/C)が使われていて両者の違いは
314aにはメーターとLIMのfast attacが付いていないだけです。オークショ

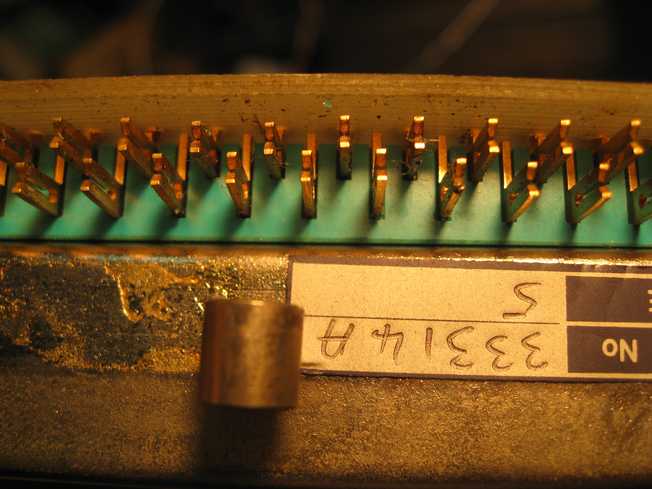

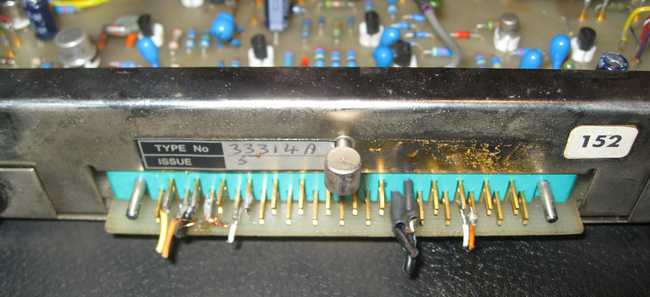

ンで入手したものはコネクターピンに直接半田付けがしてあり、今後の事を
考えてまずはコネクターの交換を行います。

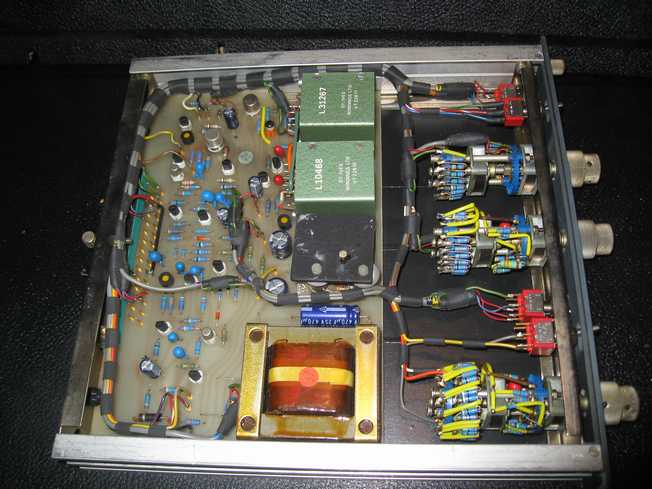

内部写真 上の二個の緑のトランスをマリンエアに交換します。

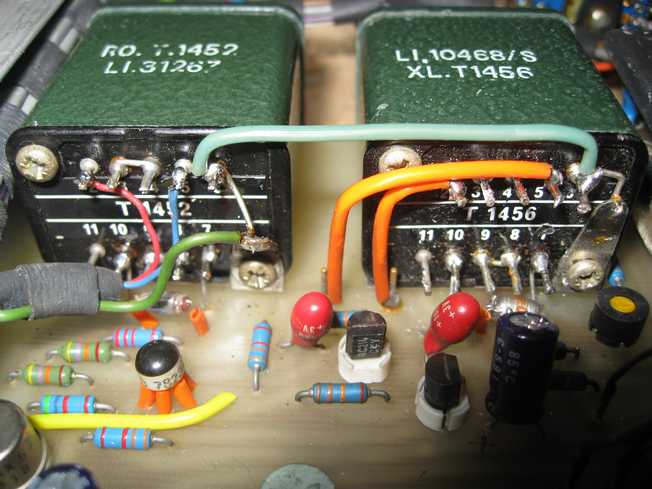

マリンエアは最近値上がりが激しいのですがとにかく初代33609の魅力を出すにはトランスの交換は重要です。
今日現在のオークション価格でいくと二台で20万になります。

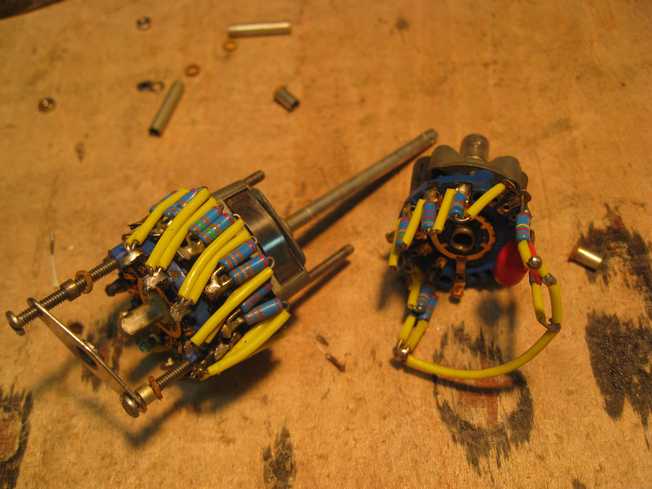

ついでにSWのストッパーが壊れていたのでこれも解体して修理します。

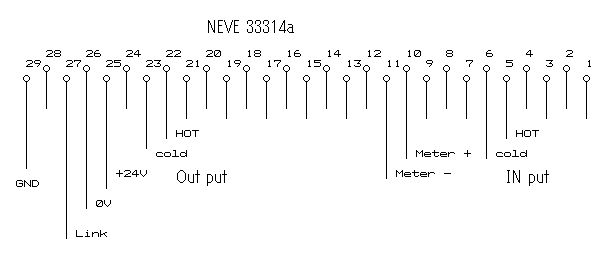

コネクターのピンアサインです。

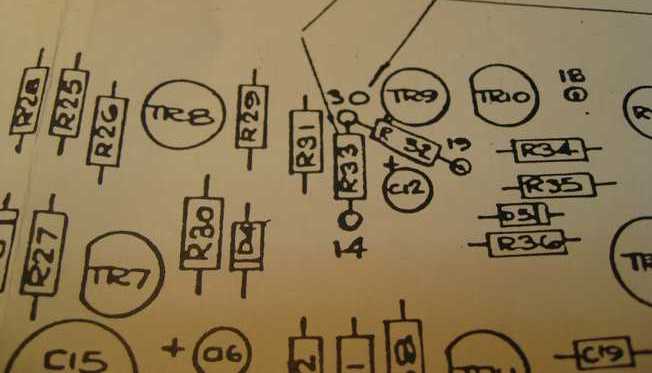

手持ちの配線図だとR33の部分に改造がされているはずですがこの33314aには施されていませんでした。
