NEVE33605 POWER
2007.5.26

電源は容量が増えると作るのが非常に難しくなります。この電源は参考になる部分が沢山
ありましたがいままでに私が作ったのは3Aの容量が最高でした。



33609,2254,1272,3415等24Vの単一電源です。
容量は5Aですので卓に使う場合は2個を19インチのケースに入っています。

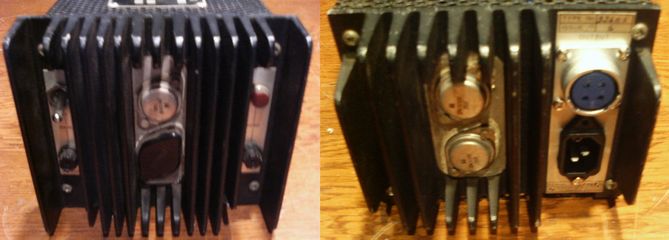

写真の物はACインレットと直流のコネクターを入手しやすい七星のNJC-244
に交換してあります。またセンサーは内部で処理してあります。

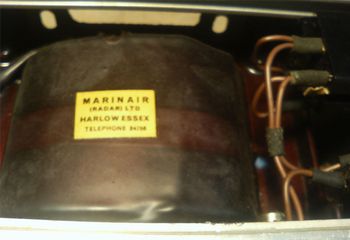

でかい迫力のある電源トランスはもちろんマリンエアです。

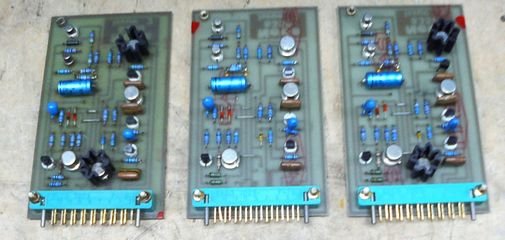

部品はずしに使っている基板(358)ですが電圧調整部分の抵抗は4.7Kだと22V位しか出ませんので
5.1Kに付け替える事が多いです。

1272を10個使用したミキサーもこの電源ユニットを使っています。
