<center><pre><big><b>Fender Epf</b></big></center>

</pre>

<center>アンプは二つタイプがあります。パネルに丸ボリュームが</br>

３個並んでいるのが初期の物でＩＣは使われてません。パネルの</br>

音質調整がスライドボリュームの物は後期の物で内部はＩＣが</br>

使用されパンポットもLedに変わりました。下の写真は、後期の物を</br>

改良して私が作ったものですが残念ながらあまり良い結果は出ませんでした。<br>

</center><br>

<center>

<img src="boad.jpg" alt=""></br>

<center>


<center>

<big><b>ビブラート回路の違い</b></big>

<center><br>

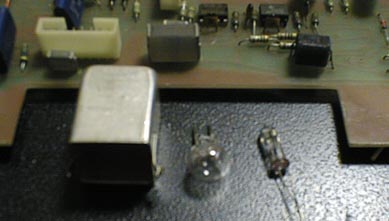

<center>基板の右についているのがLed式のビブラートで初期の物は</br>

手前中心の電球と右側のcdsを左がわのカバーで囲ってありました。</br>

左右のPANの具合が違うのですがジャズ系の人は古い方がすきでした。</br>

<center></br>

<center>

<img src="led.jpg" alt=""></br>

<center>


<hr>


<center><u>フェンダーのエレキピアノ調律道具</u></br><center>

<center>

<img src="tune.jpg" alt=""><img src="tune_top.jpg" alt=""></br>

<center>

エレピの調律をしていたのはずいぶん前の事ですが引出しの中に転がってましたので </br>

写真を撮って見ました。柄の部分が黒檀で作ったのもあったのですが保守パーツと一</br>

緒にどっかにしまい込んだので何処にあるか分かりません。この工具は長さが約16セ</br>

ンチのマイナスドライバーを加工したものですで先端の部 分でスプリングを引っ掛け</br>

て動かします。中低音部はバーの隙間から入れて調整して高音部は少し動かしただけで</br>

すごく 変わりますのでトーンバーの先端に固定して梃子の様に動かします。 </br>

<center>

<img src="tool.jpg" alt=""><img src="epf.JPG" alt="">

<center>

また、音が伸びなくなったりした時にはトーンバーを交換しますが上の写真の鉄パイプを </br>

つぶしたものでトーンバーのついている鉄板（共振バー？）を保持します。またＴレンチは</br>

8ｍｍでも良いのですが5/16のレンチだとぴったしはまります。写真右下の黒のクリップ </br>

みたいな物は高音部の音が伸びない場合トーンバーを交換する前に共振バーにつけると</br>

音が出る事もあります。
