モニターセレクト回路
2003.7.30
あるスタジオからの依頼で急遽製作しました。
本来ならEAOのスイッチを使うところですが今回はオムロンのゲーム用を採用しました。
卓のアウトを4種類のパワードスピーカーに送るもので中身はロジック回路とリレーと
スイッチのランプドライブ回路ですが12Vのランプを9Vで点灯していますが

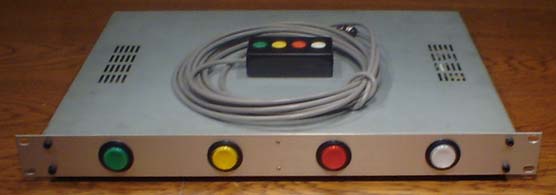

結構な電流が流れます。同じ色の小さなSWがありましたのでリモートも
付けました。アンバラでも良いとの依頼でしたがどうせですから
リレーをダブルにしてバランス送りで切り替えています。。

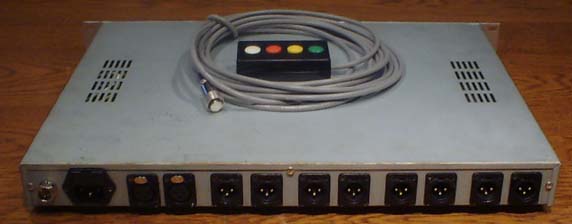

XLRのコネクターと電源とリモートの端子です。
