NEVE V series EQ
ＮＥＶＥ83010シリーズとＶ-1のイコライザは同じ基板を使っています。83010をラック
タイプにと言う希望やＶ1のイコライザを欲しいと言う人も結構多いのでとりあえずプロ
トタイプに挑戦してみました。
依頼主の希望はラックタイプにしてくれとの事でしたがこちらから提案して
◎ input をトランス入力とＩＣ入力両方を切り替えられる。
◎ in/out gain を可変にする。
◎ アウトのトランスを付ける。
と欲張った物になりましたが
モジュールの幅は40ｍｍですので何とか1Ｕに組めないかと検討しましたが
使うケースは天地の間が38ｍｍです絶縁板を考慮してもなんとか入りますが
熱の問題が残りますしかしそれは後で考える事にしてとにかくチャレンジです。
依頼を受けて半年以上たったのですがパネルにどのようにモジュールを取り付けるかで
色々考えたのですが良い方法がみつからないのとアウトのトランスを付けたいので
材料探しなどで非常に遅くなりましたがプロトタイプなので非常に欲張りました。
組み立て

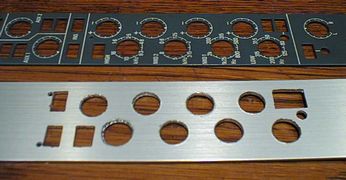

プリント板の取り付けはシャーシにつける事にしましたそのためパネルにＶＲとＳＷ用の
穴をあけます。オリジナルのパネルを切り取ってアルミパネルに螺子止めする事にしました。
ＮＥＶＥのＶ１がＳＳＬと同じ様な回路構成なのに音が太いと言われる理由を私なりに考えると
Ｖ１は音の出口には全てパワーＦＥＴによるバッファーがついています。
また、ＡＵＸ、ＢＵＳＳはオプションでこの写真に写っているようなトロイダルのトランスが
付けられるようになっています。これらがＳＳＬとの大きな違いです。
写真の手前部分の基板がインサーション用の部分でバランスinとout用のＦＥＴ
バッファーが組み込まれています。また紙が張ってある部分はinputトランスが付けられます。
電源に関して
今回はこの部分も活用するので電源は16Ｖと24Ｖを必要とするために電源トランスを二つ使いました。
インプットトランスの追加
左がOld NEVEでお馴染みのmariairで右が途中から変わったベルクリアです。
インプットトランスを付けたので当然ＣＲその他を追加してあります。
今回こだわったアウトプットのトランスが二個並びました。
2010年8月 一部修正しました。
