図面を見ると昭和57年とありますので1982年ですから20年程前に作ったものです。

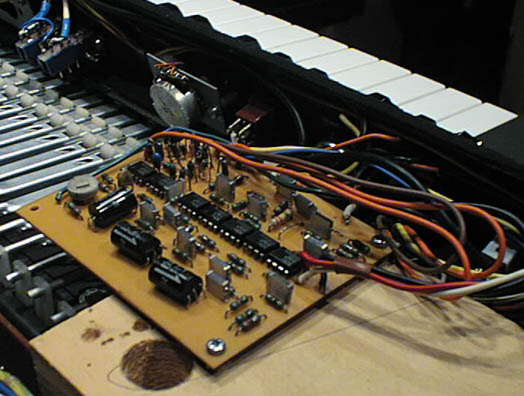

下の写真はソリーナの内部に組み込んだものです。別名ＮＸＲ-100と言ってました。

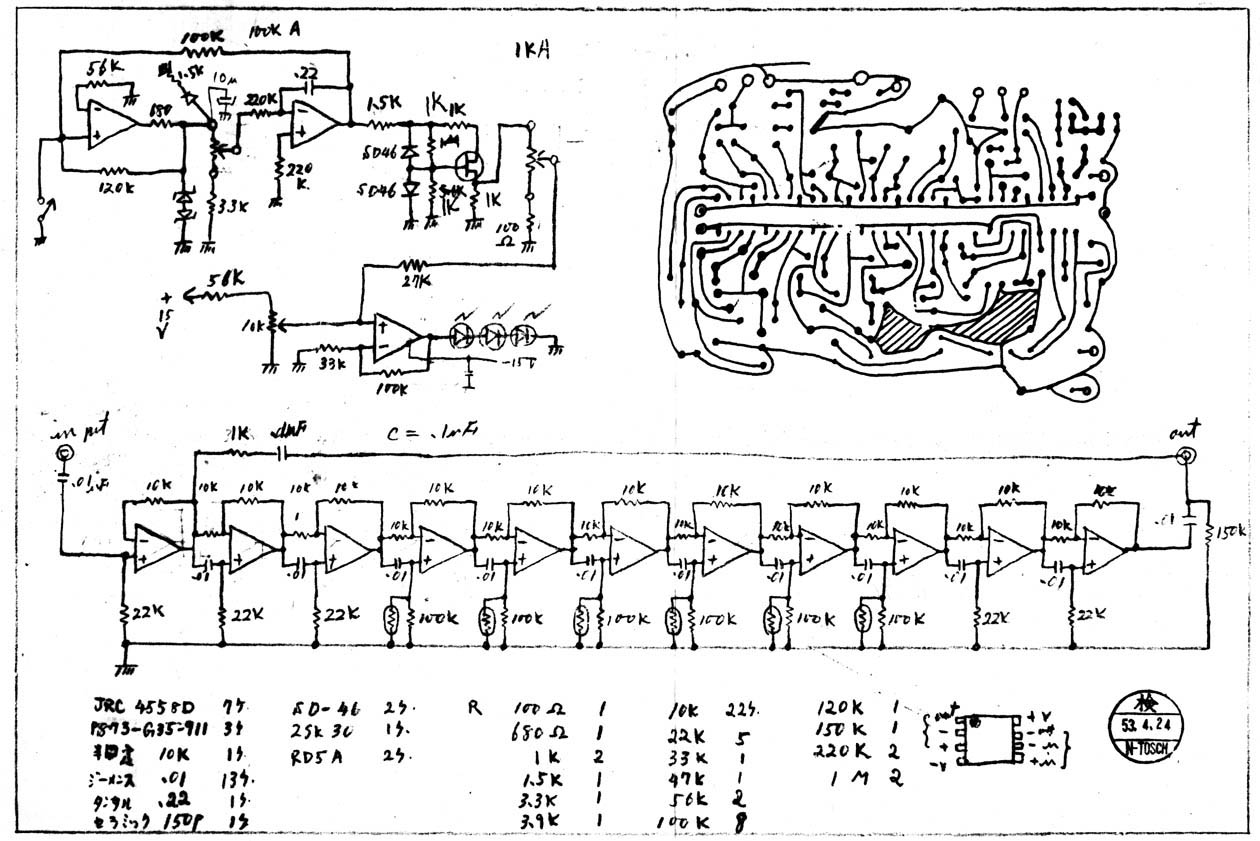

配線図
当時ＭＸＲ100は大変高価で確か4万円しましたので当時会社にあったローズに
全部付けると10台以上でしたので偽物を作る事にしました。効き具合と音はオ
リジナルには程遠いものでしたがまあ我慢の出来る物でした。オリジナルはフ
ォトカプラーのドライブに2SC828の高ｇｍの物が使われておりコンデンサーは
白い物でした。なんとかＯＰアンプの回路でごまかしコンデンサーもジーメン
スの物ファオトカプラは浜松テレビの物を使ってなんとか間に合わせました。
この配線図の値はソリーナ用ですがコンデンサーを0.1uFにするとローズの中

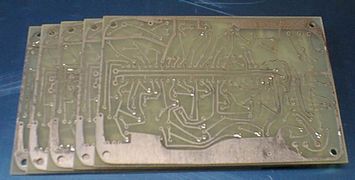

域の壁の音がなんとも言えない音になりました。量産用はガラス基板です。
