<center><pre><big><b>8連ボリュームを作る</b></big></center>

</pre>


<center>


<img src="007.jpg" alt=""><br>

ＤＶＤ用の5-1対応のモニターセレクターを捜している人からＳ-ｍｉｘでなんとか出来ません？<br>

と話がありましたが一番のネックが8連ＶＲでした。2ＭＩＸと5-1を同じＶＲで操作したいとの事でしたが<br>

各社調べても8連は連動誤差の関係からかどこのメーカーでもやっていません。オーディオ関係ではロータ<br>

リースイッチ形式でなら8連は可能なのですが形状が大きくまたコストも結構掛かります。そこで手持ちの<br>

東京光音の4連ＶＲをばらしてみてこれなら出来そうと思って8連ＶＲにチャレンジしました。<br>

<br>

<br>

<img src="002.jpg" alt=""><img src="003.jpg" alt=""><br><br>

まず4連のＶＲの後ろ2個分をはずし後ろカバーの真中にＶＲ軸貫通ようの穴をあけ埃が入りにくい用に<br>

テフロンワッシャを入れます。<br>


</center><br>


<center>

<img src="004.jpg" alt="">


<br><br>

</center>

<center>

2ｍｍのねじで締めなおして2連の軸貫通タイプの完成です。上の写真の右側は軸の連結用です。<br>

旋盤で作ろうと思いましたが最近は安くてよいものが沢山市販されています。（4-6ｍｍ用です）<br>

<br>

<img src="006.jpg" alt="">

<br>

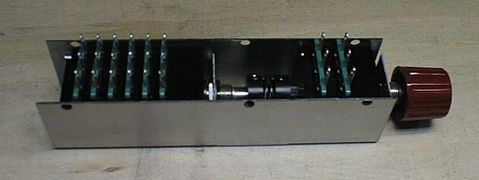

2連と6連をカップリングでつないで8連ＶＲにします。

<br>

<img src="005.jpg" alt=""><img src="007.jpg" alt=""><br><br>


金属のケースに治め、ＶＲの端子部分をプリント基板で半田付けして完了となりますが<br>

回転具合を調整しながら金属ケースのねじを締めます。<br><br>


2500タイプは音量調整とマスターレベル用で小さいほうはＤＩＭの音量調整用です。<br>
