S-mix
プロツールス用のミキサーSSLバージョンです。他のミキサーと区別するためにSmix（エスミックス）と
呼ぶことにしました。以前からSSLバージョンを考えていたのですが製作依頼もあり1Uにまとめました。。

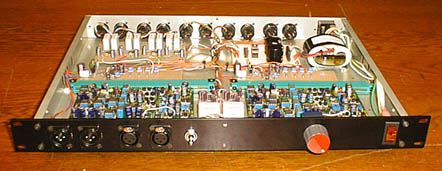

フロントパネルにはインサート用out(アンバラ）in(バランス）のコネクターと
インサートのon/off それとフェードアウト用のVRです。 ）

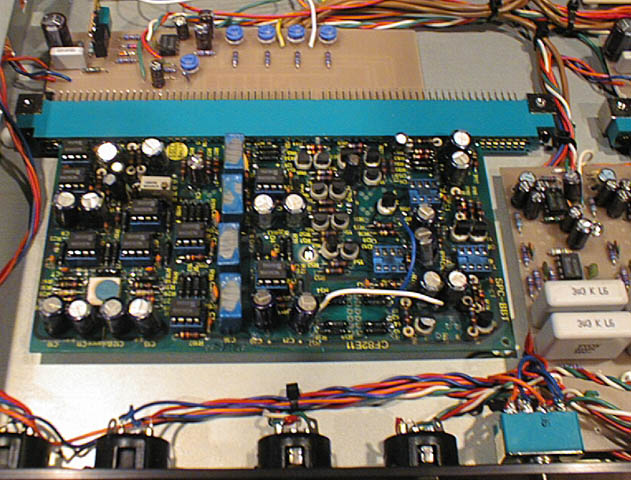

SSL4000EシリーズのグループアンプカードT82011を使用しました。このカードには
グループミックスのほかにグループアウト、モニターinが2回路スモールフェーダー
バッファーなどが入っておりますが複雑なロジックのためのFETが沢山ついています。
これらをはずして一部コンデンサーも交換して使用しています。（写真の基板は最終
バージョンではありません）写真上部のコネクターに付いている基板部分がインサー
トセンド用のバッファーアンプです。（アンバラです）右部分は4inのレベル調整。
NEVEの33609でも余裕でドライブできます。

写真右に一部fだけ見える基板はT82011のグループアンプのフェーダー及びインサート用
で受けはバランス仕様でon/offスイッチがつけてあります。。




SSLのカードだけでは4in/2outですので4ｃｈ分のラインインプットカードです。
SSLのカード部分と音が違うのですが2ｃｈのペアで使用するから同程度以上
なら問題ないとの事でジーメンスのコンデンサーではなくMKHです
