やりたかったので軽い気持ちで引き受けましたが非常に苦労しました。最初の予定では
1272ではなく33415でミックスの予定でしたが1272の出物が見つかり、急遽1272になりました
。ラインを受けたあとNEVEとＳＳＬ用にアサインスイッチを付ける訳です。

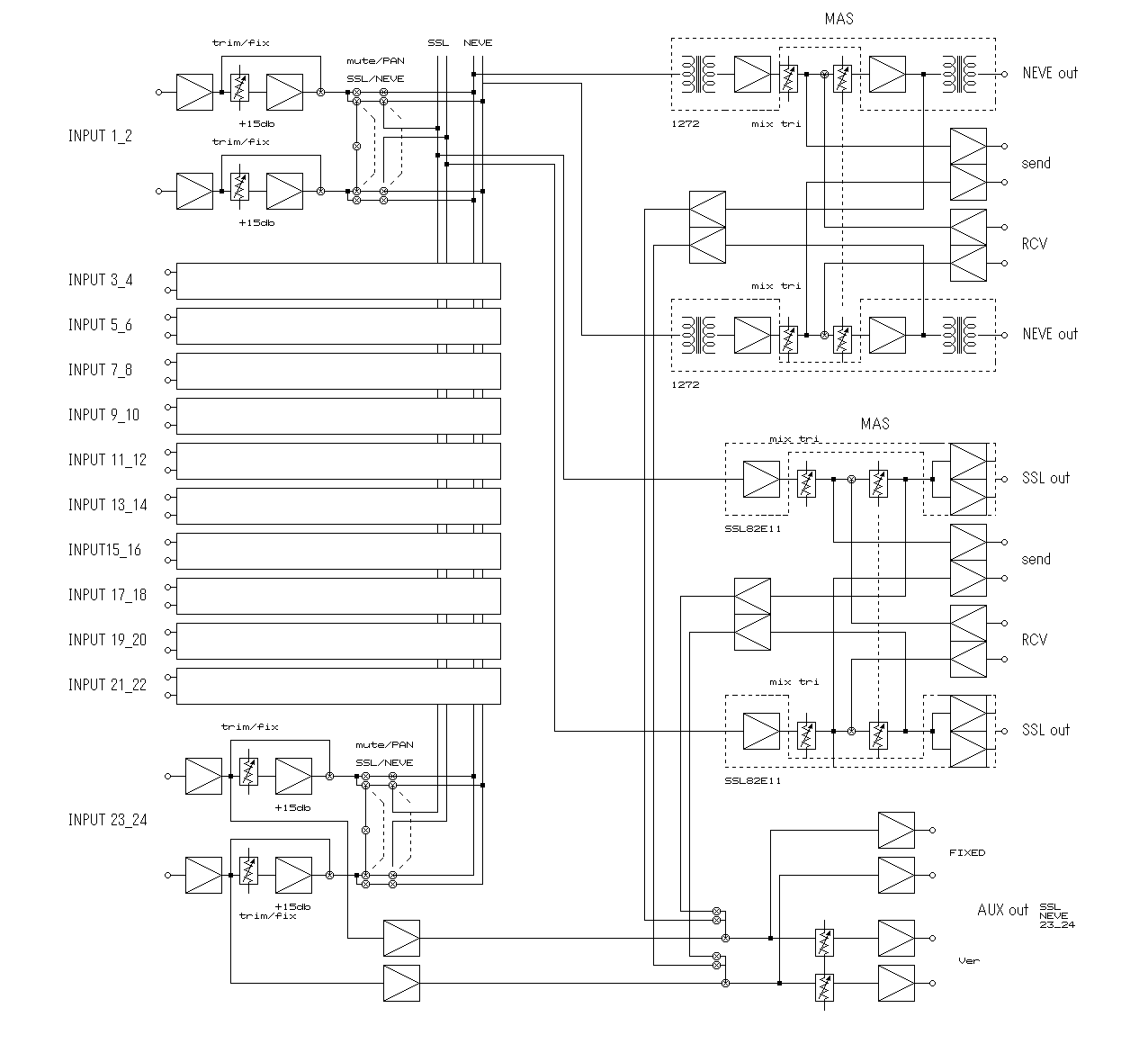

ブロック図

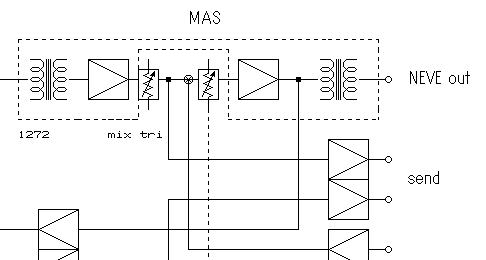

1272だけで作った時はミックスバスのレベルは-9dbで済んだのですがＳＳＬのカードも
同居するのであくまでも+4dbがミックスバスの基準となります。無理やり1272の初段部
分とトランスの巻線でゲインを調整して10ｄｂゲインを落としました。
1272の終段の2Ｎ3055の部分のゲインはあまり変えたくないのでそのまま約14dbのゲイン
としてあります。そのためにインサーションセンドのアンプは14ｄｂのゲインを持たせ、
リターンアンプは逆に14ｄｂ絞ってあります。その他のゲインの組み合わせもやってみた
のですが歪みの関係からこのレベル配分でやる事にしました。
24インプットですから当然のことながら全てがＮＥＶＥ側にくる事もあります。NEVEの
卓のマニュアルにも歪みの事は記載されているそうですので少々の歪みは気にせず作る
ことにしました。

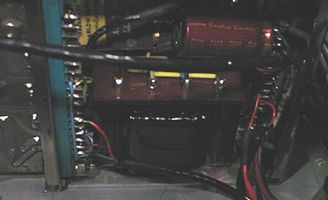

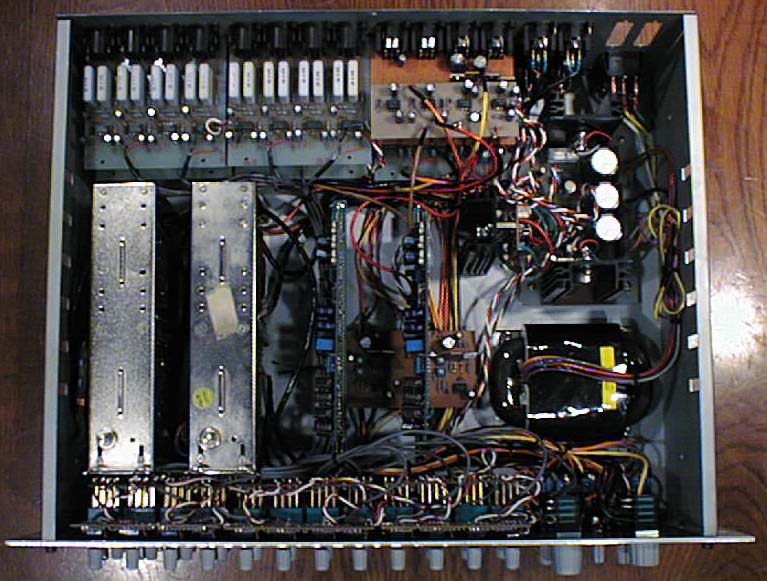

1272の実装

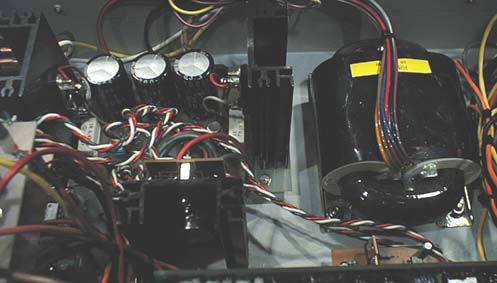

水平二段に重ねれば簡単なのですが放熱の事を考えるとそうもいきませんので下側の板をはずして
シャーシに直にネジ止めする事にしました。また半固定ＶＲは上側のパネルに付け直し当然ですが
コンデンサー関係もしっかりしたものに交換してあります。特に今回はミックスゲインを可変でき
るようにしたので発振の恐れもあり結構ひやひやでしたが大した問題もでずにまとまりました。
ライン受けアンプはいつもの5534を使ったバランスインですが今回はインサーションのリターン
にもこの基板を使っています。ＳＳＬ用はゲイン1で良いのですが1272用のリターンはゲイン調整
がありますので半固定抵抗でレベルを調整しています。
今回は24ch全てにゲイン可変をつけて欲しいとの要望がありいつもよりグレードを上げようと
思ったのですが予算の関係でいつもの回路で簡単に作ってあります。

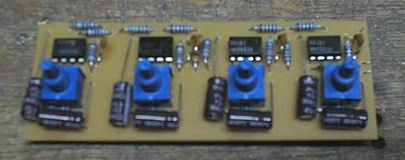

バスアサインも24回路ありちょっとした半田ミスでミックス回路がブロッキング系の発振を起こします。
そのため4ch分づつの基板にして正解でした。今回の物はセンター中立がありＭＵＴＥが出来ます。

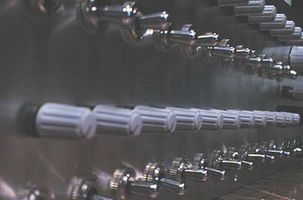

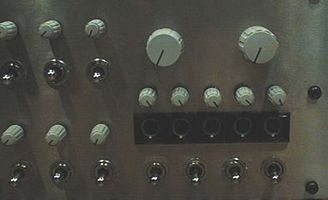

フロントパネル
